Berekening wind belasting

Wind op gevel

Wind op breedte

Wind op lengte

Platte daken

Wind op breedte

Wind op lengte

Lessenaardaken

Wind op breedte

Wind op lengte

Zadeldaken

Uitgaande van punt in het midden

Wind op breedte

Wind op lengte

Berekeningen

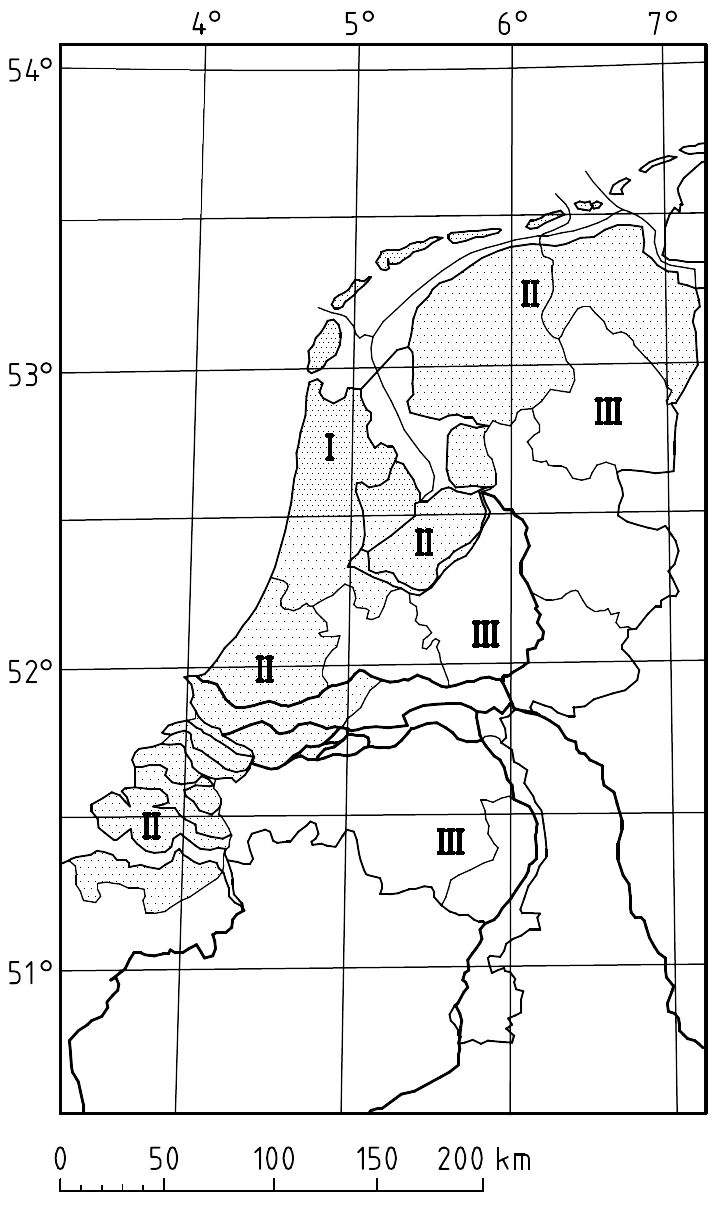

Berekening vb: (uitdrukking 4.1 Eurocode 1991-1-4)
$ v_{b} = C_{dir} C_{season} \cdot v_{b,o} = 1\cdot1\cdot29.5=29.5$
Berekening kr: (uitdrukking 4.5 Eurocode 1991-1-4)
$ k_{r} = 0,19{{\left( \frac{{{z}_{0}}}{{{z}_{0,II}}} \right)}^{0,07}} = 0,19{{\left( \frac{{0.01}}{{0.05}} \right)}^{0,07}} = 0.16$
Berekening cr: (uitdrukking 4.4 Eurocode 1991-1-4)
$ c_{r}=k_{r} \cdot \ln \left( \frac{z}{z_{0}} \right)= 0.16 \cdot \ln \left( \frac{10}{0.01} \right)=1.23 $
Berekening vm: (uitdrukking 4.3 Eurocode 1991-1-4)
$ v_{m} \left( z = 10 \right) = c_{r} \left( z \right) \cdot c_{o} \left( z \right) \cdot v_{b} = 1.23 \cdot 1 \cdot 29.5 = 36.26 $
Berekening Iv: (uitdrukking 4.7 Eurocode 1991-1-4)
$ I_{v} \left( z = 10 \right) = \frac{k_{I}}{c_{o} \left( z \right) \cdot \ln \left( z / z_{0} \right) } = \frac{1}{1 \cdot \ln \left( 10/0.01 \right) } = 0.13 $
Berekening qp op hoogte z: (uitdrukking 4.8 Eurocode 1991-1-4)
$ q_{p} \left( z = 10 \right) = \left( 1 + 7 \cdot I_{v} \left( z \right) \right) \cdot {\scriptstyle^{1}/_{2}} \cdot \rho \cdot v_{m}^{2} \left( z = 10 \right) = \left( 1 + 7 \cdot 0.13 \right) \cdot {\scriptstyle^{1}/_{2}} \cdot 1.25 \cdot 36.26 ^{2}= 1.58 $
